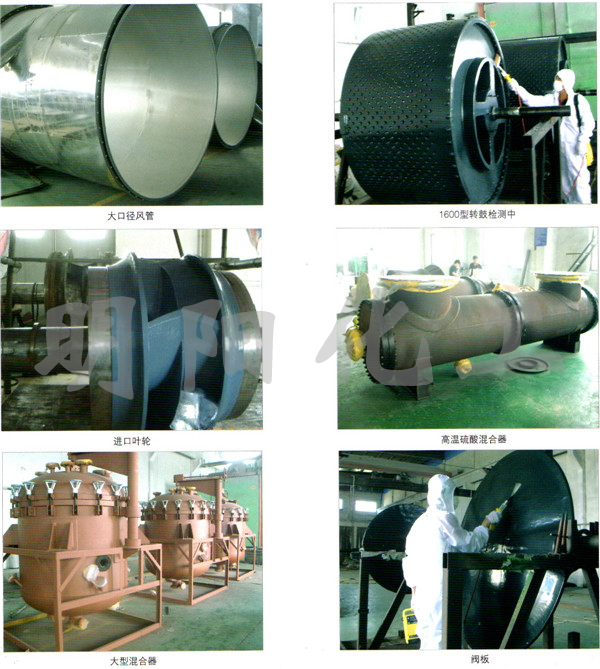

在化加工工业(CPI)中,HALAR作为防腐保护涂料已经得到广泛并成功地应用。它具有的出色耐化学性,要归功于含氟聚合物材料固有的结构特点: 1、 表现出广泛的耐溶剂性 2、 对无机酸和有机酸出色的耐受性 3、 对无机碱出色的耐受性 耐化学性: HALAR ECTFE涂料广泛并成功应用于化学工业的耐腐蚀涂层,在化工厂、精细化工厂、电厂的管路中,能够抵抗非常苛刻的化学环境(Sox,100-110℃)。自1990年,由于防火性能和耐化学性能的出色结合,成功应用于半导体工厂的通风管路中,起防腐保护作用。今天服务于世界70多个半导体工古物 上百个通风管路中,其中包括******的芯片生产商。 抗参透性: 即使涂层材料本身不受化学品的侵蚀,但一旦经过一段时间之后,化学品渗透进涂层与金属基底接触就能够腐蚀金属,使涂料的保护作用无效。金属的腐蚀可以在涂层掩盖下进行,当水和氧气渗透进涂层下方后,就能够引起这们的金属腐蚀。HALAE ECTFE涂料的成功也体现出它出色的抗渗透性(比如氧气、水蒸气、酸氯)这也使它成为化学工业和半导体行业中的防腐保护材料。 耐热性: 含氟聚合物拥有最高耐温等级(150-300℃) 表面性能: 1、 更好的耐磨性 2、 更好的耐划伤性 3、 表面更光滑,减少涂层中出现针孔的可能性,抑制固体颗粒和金属盐的堆积和防止堵塞,大大优于PP、PVC、或FRP管路,减少生物膜和细菌的形成 4、 低摩擦系数涂层具有更好的摩擦磨损性能 5、 更高的接触角,更低的表面可湿润性,防止固体颗粒和盐的沉积和堆积 附着力:出色的附着力 热膨胀系数:含氟聚合物中最低的热膨胀系数 阻燃性能:置于火焰之上时,会立即烧焦成炭,不会熔化或滴落 纯度:极低的金属和有机物析出,使HALAR适用于半导体和生物科技工业的高纯系统中 HALAR耐化学性能测试表 化学物质 | 测试温度 | 抗张强度 | 伸长率 | 增重% | 变色 | | 化学物质 | 测试温度 | 抗张强度 | 伸长率 | 增重% | 变色 | 邻苯二甲酸二乙酸 | 50 | 没影响 | 没影响 | 0.08 | 没变化 | 30%磷酸 | 100 | 没影响 | 没影响 | 0.1 | 没变化 | 二氯苯 | 50 | 没影响 | 没影响 | 5.6 | 没变化 | 85%磷酸 | 140 | 没影响 | 没影响 | -0.1 | 轻微变色 | 二氯乙烷 | 20 | 没影响 | 没影响 | 4.7 | 没变化 | 三氯氧化磷 | 50 | 没影响 | 没影响 | 12.8 | 没变化 | 二氯乙烯 | 50 | 减少25-50% | 没影响 | 4.9 | 没变化 | 53.2%碳酸钾 | 140 | 没影响 | 没影响 | -0.1 | 轻微变色 | 1,2二氯乙烯 | 20 | 没影响 | 没影响 | 1.8 | 没变化 | 53.2%碳酸钾 | 100 | 没影响 | 没影响 | -0.1 | 没变化 | 二氯丙烷 | 100 | 没影响 | 没影响 | 6.4 | 没变化 | 50%氢氧化钾 | 121 | 减少75%以上 | 减少75%以上 | -0.1 | 轻微变色 | 二氯甲苯 | 121 | 没影响 | 没影响 | 10.5 | 没变化 | 50%氢氧化钾 | 140 | 没影响 | 没影响 | -0.2 | 轻微变色 | 乙二胺 | 50 | 没影响 | 没影响 | 4.3 | 轻微变色 | 丙醇 | 50 | 没影响 | 没影响 | 0.16 | 没变化 | 乙基乙醇胺 | 50 | 没影响 | 没影响 | 0.2 | 没变化 | 乙酸丙酯 | 50 | 没影响 | 没影响 | 3.6 | 没变化 | 85%二乙基氢氧化铵 | 30 | 没影响 | 没影响 | 0.0 | 没变化 | 33.7%碳酸钠 | 100 | 没影响 | 没影响 | 0.0 | 没变化 | 二甘醇丁基醚乙酸 | 50 | 没影响 | 没影响 | 0.5 | 没变化 | 45.9%亚氯酸钠 | 100 | 没影响 | 没影响 | 0.1 | 没变化 | 二甘醇-丁基醚 | 50 | 没影响 | 没影响 | 0.2 | 没变化 | 50%硫氢酸钠 | 140 | 没影响 | 没影响 | 0.0 | 轻微变色 | 二亚乙基三胺 | 50 | 没影响 | 没影响 | 0.2 | 轻微变色 | 50%氢氧化钠 | 132 | 没影响 | 没影响 | -0.2 | 轻微变色 | 二异丁基甲酮 | 50 | 没影响 | 没影响 | 1.1 | 没变化 | 12.5-15.5%次氯酸钠 | 45 | 没影响 | 没影响 | 0.1 | 没变化 | 二异丁基乙酸 | 20 | 没影响 | 没影响 | 0.2 | 没变化 | 5%次氯酸钠 | 121 | 没影响 | 没影响 | 0.1 | 没变化 | 二异丙基酮 | 100 | 没影响 | 没影响 | 6.5 | 没变化 | 硬脂酸氯 | 125 | 减少25-50% | 减少25-50% | 2.0 | 没变化 | N,N-二甲基乙酰胺 | 100 | 没影响 | 没影响 | 5.9 | 轻微变色 | 98%硫酸 | 121 | 没影响 | 没影响 | 0.7 | 轻微变色 | N,N-二甲基甲酰胺 | 100 | 没影响 | 没影响 | 4.8 | 轻微变色 | 98%硫酸 | 150 | 减少25-50% | 减少50-75% | 1.7 | 轻微变色 | 邻苯二甲基二甲酯 | 100 | 没影响 | 没影响 | 2.5 | 轻微变色 | 四氯乙烯 | 50 | 没影响 | 没影响 | 7.9 | 没变化 | 二甲亚砜 | 100 | 没影响 | 没影响 | 1.9 | 没变化 | 四氢呋喃 | 50 | 减少25-50% | 没影响 | 4.3 | 没变化 | 二甲胺 | 20 | 没影响 | 没影响 | 1.9 | 没变化 | 四甲基氢氧化铵 | 100 | 没影响 | 没影响 | 0.6 | 轻微变色 | 邻苯二甲酸二辛酯 | 50 | 没影响 | 没影响 | 0.2 | 没变化 | 亚硫酰氯 | 50 | 减少25-50% | 没影响 | 0.0 | 轻微变色 | 1,4二恶烷 | 50 | 没影响 | 没影响 | 4.7 | 没变化 | 甲基苯磺酸 | 70 | 没影响 | 没影响 | 0.0 | 没变化 | 2,4二恶烷 | 100 | 减少25-50% | 没影响 | 5.7 | | 甲苯 | 60 | 没影响 | 没影响 | 0.7 | | 三甘醇甲基醚 | 50 | 没影响 | 没影响 | 0.2 | | 甲苯 | 90 | 减少25-50% | 没影响 | 3.8 | | 乙醇 | 140 | 没影响 | 没影响 | 1.6 | | 磷酸三丁酯 | 50 | 没影响 | 没影响 | 0.12 | | 乙醚 | 50 | 没影响 | 没影响 | 3.5 | | 三氯乙烯 | 50 | 没影响 | 没影响 | 0.3 | | 99%2乙氧基乙醇 | 50 | 没影响 | 没影响 | 0.4 | | 三氯乙烯和硝酸 | 20 | 没影响 | 没影响 | 4.6 | 轻微变色 | 醋酸乙酯 | 50 | 没影响 | 没影响 | 3.4 | | 三氯乙烯在甲醇中 | 50 | 没影响 | 没影响 | 0.5 | | 丙烯酸乙酯 | 100 | 没影响 | 没影响 | 6.4 | | 三乙胺 | 50 | 没影响 | 没影响 | 0.93 | 轻微变色 | 甲酸乙酯 | 100 | 没影响 | 没影响 | 3.8 | | 磷酸三磷甲苯酯 | 100 | 没影响 | 没影响 | 0.3 | | 乙酸戊酯 | 50 | 没影响 | 没影响 | 3.9 | | 磷酸三乙酯 | 100 | 没影响 | 没影响 | 4.5 | | 酚 | 50 | 没影响 | 没影响 | 0.1 | | 三亚乙基四胺 | 50 | 没影响 | 没影响 | 0.0 | 轻微变色 | 化学物质 | 测试温度 | 抗张强度 | 伸长率 | 增重% | 变色 | | 化学物质 | 测试温度 | 抗张强度 | 伸长率 | 增重% | 变色 | 乙烯基乙酯 | 50 | 没影响 | 没影响 | 3.1 | 没变化 | 50%甲磺酸 | 66 | 没影响 | 没影响 | 0.0 | 没变化 | 水 | 140 | 没影响 | 没影响 | 0.6 | 没变化 | 甲醇 | 50 | 没影响 | 没影响 | 0.4 | 没变化 | 王水 | 90 | 没影响 | 没影响 | 0.3 | 没变化 | 甲醇 | 140 | 减少50-75% | 减少50-75% | 1.6 | 轻微变色 | 溴化物 | 70 | 没影响 | 没影响 | 0.7 | 没变化 | 5-甲基-2乙酮 | 50 | 没影响 | 没影响 | 4.1 | 没变化 | 二甲苯 | 50 | 没影响 | 没影响 | 3.4 | 没变化 | 甲基乙酸 | 50 | 没影响 | 没影响 | 5.8 | 没变化 | 三氯苯 | 50 | 没影响 | 没影响 | 4.0 | 没变化 | 甲基丙酸 | 50 | 没影响 | 没影响 | 5.5 | 没变化 | 乙酸乙酯 | 75 | 减少25-50% | 没影响 | 3.4 | 没变化 | 甲基溶纤剂 | 140 | 没影响 | 没影响 | 2.4 | 没变化 | 丙酸乙酯 | 75 | 减少25-50% | 没影响 | 3.6 | 没变化 | 甲基乙基酮 | 100 | 没影响 | 没影响 | 6.1 | 没变化 | 乙二醇 | 100 | 没影响 | 没影响 | 0.4 | 没变化 | 甲基甲酸 | 100 | 减少25-50% | 没影响 | 5.5 | 没变化 | 乙二胺 | 20 | 没影响 | 没影响 | 0.3 | 轻微变色 | 甲基没变化异丁基酮 | 100 | 没影响 | 没影响 | 5.7 | 没变化 | 55%氯化铁 | 100 | 没影响 | 没影响 | -0.1 | 没变化 | 甲基异丁烯酸酯 | 50 | 没影响 | 没影响 | 3.7 | 没变化 | 10%氟硼酸 | 100 | 没影响 | 没影响 | 0.1 | 没变化 | 甲基吡咯烷酮 | 20 | 没影响 | 没影响 | 1.5 | 没变化 | 37%甲醛 | 80 | 没影响 | 没影响 | 0.6 | 没变化 | 1-甲基2-吡咯烷酮 | 20 | 没影响 | 没影响 | 0.3 | 没变化 | 发烟硫酸 | 50 | 没影响 | 没影响 | 1.4 | 轻微变色 | 二氯甲烷 | 50 | 没影响 | 没影响 | 4.1 | 没变化 | 糠醛 | 100 | 没影响 | 没影响 | 4.0 | 轻微变色 | 异丙叉丙酮 | 50 | 没影响 | 没影响 | 4.5 | 轻微变色 | 乙烷 | 149 | 减少25-50% | 没影响 | 2.7 | 轻微变色 | N,N二甲基十二胺 | 75 | 没影响 | 没影响 | 0.5 | 没变化 | 37%盐酸 | 100 | 没影响 | 没影响 | 0.7 | 轻微变色 | 萘炔 | 121 | 没影响 | 没影响 | 8.8 | 没变化 | 37%氢氟酸 | 121 | 没影响 | 没影响 | 0.9 | 轻微变色 | 10%硝酸 | 121 | 没影响 | 没影响 | 0.4 | 没变化 | 49%氢氟酸 | 100 | 没影响 | 没影响 | 0.2 | 轻微变色 | 50%硝酸 | 50 | 没影响 | 没影响 | 0.1 | 没变化 | 70%氢氟酸 | 70 | 没影响 | 减少25-50% | 0.1 | 轻微变色 | 90%硝酸 | 71 | 没影响 | 没影响 | 2.3 | 轻微变色 | 60%过氧化氢 | 50 | 没影响 | 没影响 | 0.3 | 没变化 | 壬基酚 | 50 | 没影响 | 没影响 | 0.1 | 没变化 | 4-羟基苯磺酸 | 70 | 没影响 | 没影响 | 0.1 | 轻微变色 | 2-辛酚 | 50 | 没影响 | 没影响 | 0.2 | 没变化 | 异戊醇 | 100 | 减少25-50% | 没影响 | 1.5 | 轻微变色 | 30%发烟硫酸 | 20 | 没影响 | 没影响 | 0.4 | 没变化 | 异佛尔酮 | 50 | 没影响 | 没影响 | 0.5 | 没变化 | 30%发烟硫酸 | 50 | 减少25-50% | 减少50-75% | 3.4 | 轻微变色 | 氢氧化锂 | 100 | 没影响 | 没影响 | 0.0 | 没变化 | 2,4戊二酮 | 100 | 没影响 | 没影响 | 6.3 | 没变化 | |
